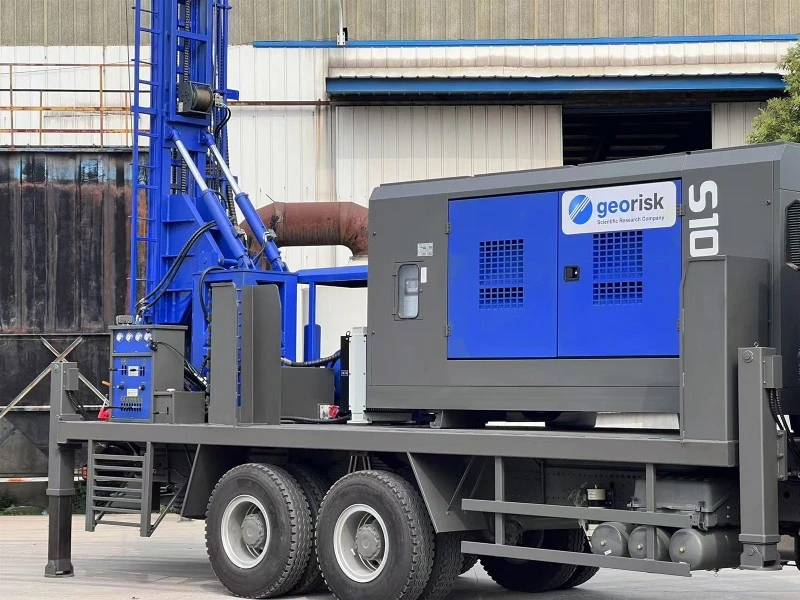

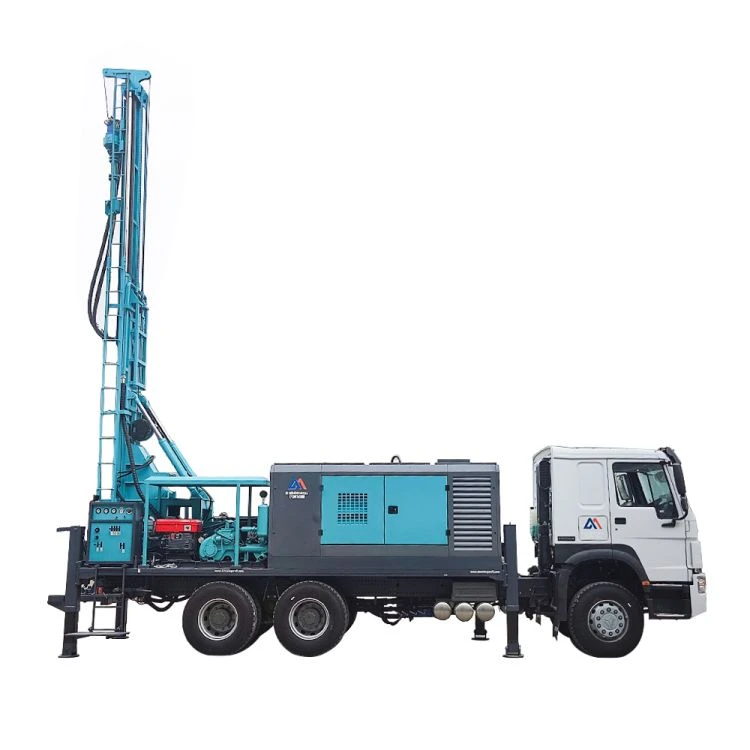

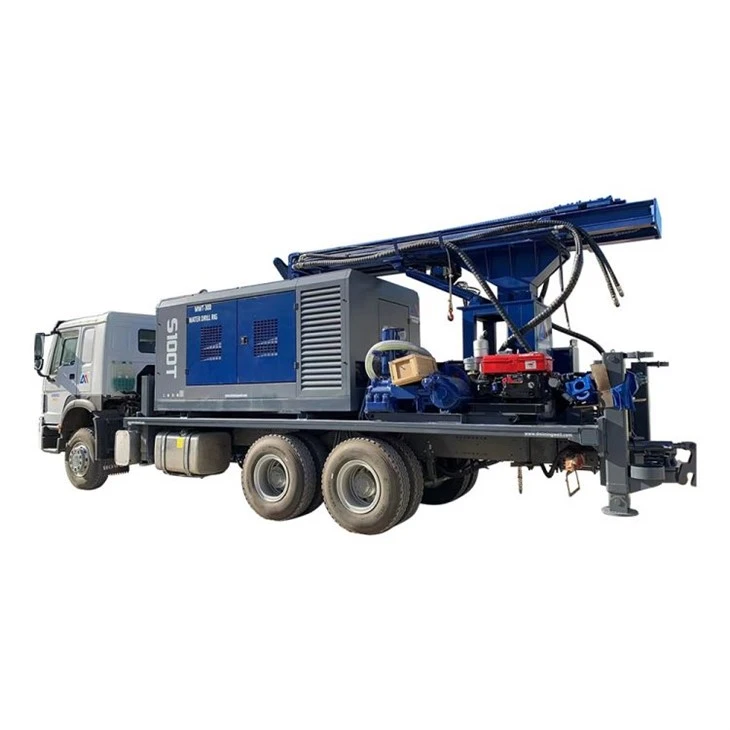

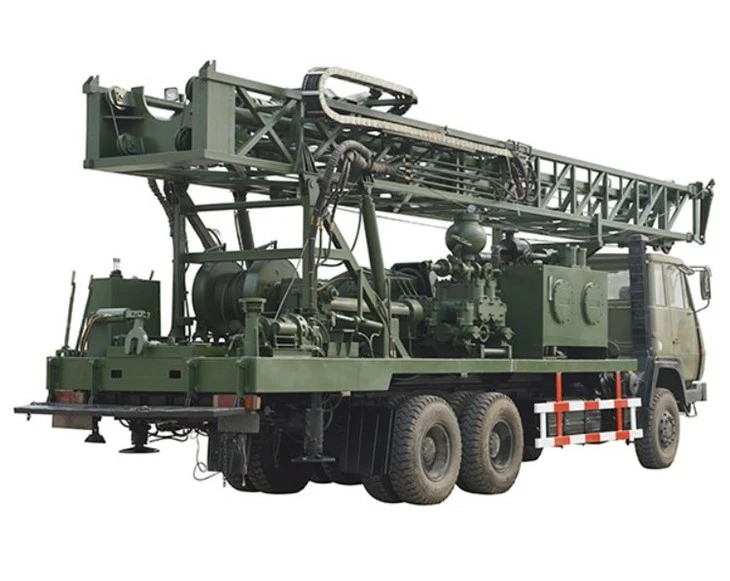

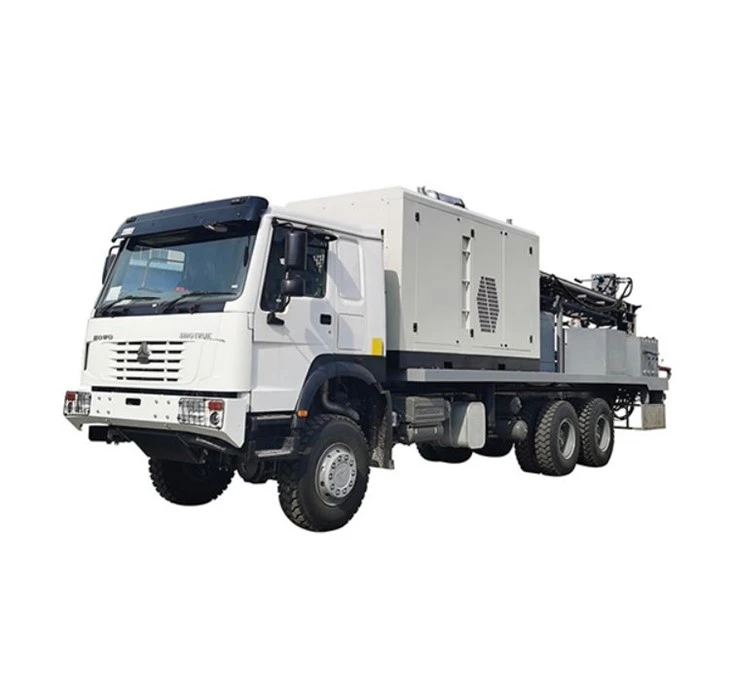

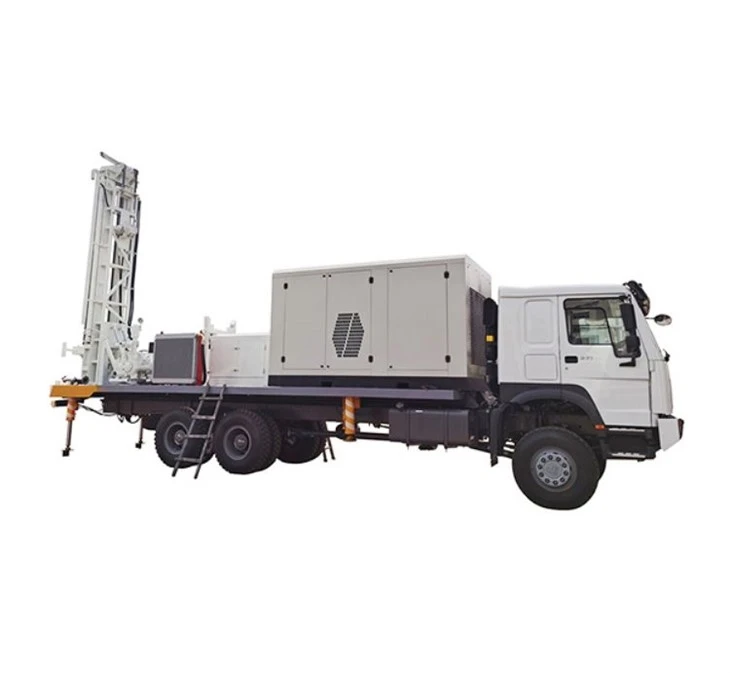

Op een vrachtwagen gemonteerde boorgatwaterboorapparatuur





Technische parameters	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Boordiepte (m)	180	250	280	350	400	500	680	800
Boordiameter (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Uitgeruste motor	Yuchai 65 kW of aftakas	Yuchai 70 kW of aftakas	Yuchai 75 kW of aftakas	Yuchai 92 kW of aftakas	DEUTZ 103 kW of aftakas	Yuchai 118 kW of aftakas	Cummins 154 kW of aftakas	Cummins 194 kW of aftakas
Voerslag (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Boorpijplengte (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Schommelsnelheid (tpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Schommelingskoppel (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Hefkracht van het tuig (T)	12	14	17	18	25	26	30	36







Capaciteit

Gatdiameter: 140 – 325 mm (51/2 inch – 13 inch)

Maximale diepte: 250 meter bij een diameter van 203 mm (8 inch).

Boormethode: DTH en roterend boren



Eerste verhuizer

Optie 1: Gebruik het aftakassysteem en de transmissieversnellingsbak om vermogen van de vrachtwagenmotor (290 pk/336 pk/371 pk) te krijgen om het hydraulische systeem aan te drijven.

Optie 2: Individuele configuratie van de boorinstallatie met een dieselmotor van 75 kW.



Platformstructuur

Robuuste gelaste staalconstructie van het type I en C, bedekt met roosterplaten van 5 mm



Mast montage

De composiet boorboom wordt opgetild door dubbele cilinders, waardoor de hefkracht toeneemt en de transportafmetingen worden verkleind.

Totale mastlengte: 8000 mm

Draaibare kopslag: 6600 mm

Hengelhantering: 6 m

Centralisatoropening: 14 inch (355 mm)

Masthefcilinders: De mast wordt geheven door twee hydraulische cilinders



Voersysteem

1 x dubbelwerkende hydraulische cilinder met 1:3 kabelopwindsysteem

Optrekkracht: 17 ton

Trekkracht: 10 – 110 ton

Optreksnelheid: 25 m/min

Treksnelheid: 30 m/min



Draaibare kopmontage

Zelfontwikkelde stalen carrosserie met tandwielreductie en oliebadsmering, aangedreven door dubbele hydraulische motoren.

Maximaal koppel: 6000 Nm

Toerental: fijnregeling 66 – 135 tpm



Hydraulisch systeem

2 x doseerpompen voor voeding en rotatie

1 x doseerpomp voor modderpomp

3 x doseerpompen voor hydraulische koeler, hulpbediening en microvoeding.

Maximale systeemdruk: 2900 psi (200 bar)

Hydraulische oliekoeler: 70 gpm

Inhoud hydrauliekolietank: 600 liter



Bedieningspaneel

Het centrale bedieningspaneel bevindt zich aan de achterzijde van de unit met gemakkelijke toegang tot de boorvloer en is voorzien van alle benodigde instrumenten, besturingssystemen en noodschakelaars. Er is een vergrendeling voorzien om de veiligheid van het bedieningspaneel te garanderen.



Verwijderingssleutel

Er zijn 4 x hydraulische nivelleringskrikken voorzien voor het snel instellen en nivelleren van de vijzels, uitgerust met zware telescopische geleiders. Voor de veiligheid zijn afsluitbare terugslagkleppen aangebracht die voldoende draagvermogen hebben.



Water-/schuiminjectiepomp (optioneel)

Hydraulisch bediende triplex waterinjectiepomp met benodigde accessoires, drukregelaar, debietregelaar, terugslagklep en zuigfilter.

Maximale stroom: 80 lpm

Maximale druk: 40 kg/m2

Single Rod Changer: Handmatig bediende enkele stangwisselaar voor het bevestigen van de boorstang aan de draaibare kop

Lier: Hydraulisch bediende hulplier voor het laden van boorstang in stangenwisselaar met een hefvermogen van 5 ton.



Lasmachine

Voor het lassen van behuizingen is een hydraulisch aangedreven semi-borstelloze lasdynamo leverbaar

Aanbevolen elektrodegrootte: alleen 2,5 mm tot 5 mm

Lasstroom: 300 ampère bij 60% inschakelduur

Optioneel eenfasig: 6,0 kVA bij 220 V, 50 Hz



Gasleidingsmeerapparaat

Er is een positief werkend inline-smeerapparaat van het venturi-type beschikbaar voor het oliën van boorhamers.

Inhoud brandstoftank: 15 liter

Werkdruk: 350 psi



Aanbevolen luchtcompressor

MININGWELL/ATLAS COPCO/LIUTECH

Capaciteit luchtcompressor:

1100CFM – 25 BAR – 309 kW motor

900CFM – 22 BAR – 228 kW motor



Modder pomp

Hydraulisch bediende modderpomp BW 250

Slag: 4″ (100 mm)

Motorvermogen: 15 kW

Verplaatsing (aanbevolen maximum): 250 l/min

Maximale werkdruk: 2,5 MPa

Extra accessoires: nachtlampje, gereedschapskist, hamerstandaard

Gebruikershandleiding: Bedienings-, onderhouds- en reserveonderdelenhandleiding



Vrachtwagen opties

SINO HOWO-vrachtwagen: 6*4/6*6/8*4

Dongfengvrachtwagen: 6*4/6*6/8*4

Shaanxi-vrachtwagen: 6*4/6*6/8*4







Onze op een vrachtwagen gemonteerde boorgatboorinstallatie is een op maat gemaakt product dat klanten kunnen aanpassen aan hun werkelijke behoeften.
