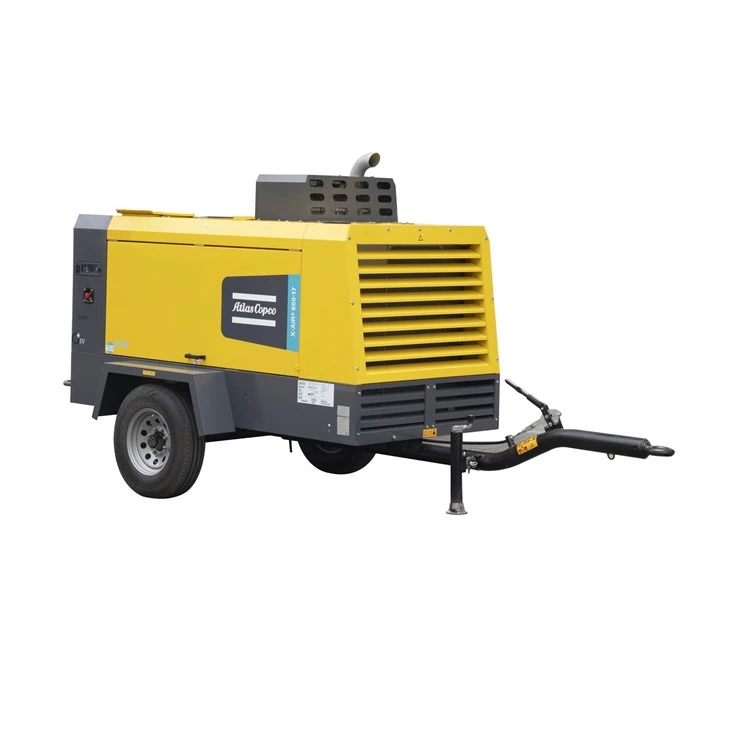

Dieselmotor draagbare één-fase schroefluchtcompressor

I . Voltooi eenheidsconfiguratie en oorsprong

Core Technology Components

Compressorschroefelement (compressie van één fasen)

Geïmporteerde componenten

Besturingssysteem

Koppeling

Inlaatlaad/losklep, regulerende klep, solenoïde klep

Luchtinlaatfilter, oliefilter, olie-luchtafscheider

Flexibele slangen op hoge temperatuur

Alle bovenstaande componenten, inclusief het besturingssysteem en andere onderdelen, worden geproduceerd door Atlas Copco Airpower in België of OEM vervaardigd in Europa .

Binnenlandse componenten

Trailerchassis en assysteem, speciaal ontworpen voor Chinese wegomstandigheden

Dieselmotor: Dongfeng Cummins China Stage IV Engine

Behuizing, geluiddichte katoen en baffles

Luchtopslagtank en veiligheidsklep

Koelventilator en radiatorunit

Ambient-temperatuur flexibele slangen en brandstofleidingen

Verschillende pijpverbindingen en gietstukken

Dieselfilter

Versnellingsbak

Minimale drukventiel

Sensoren en gerelateerde bedrading

Onder deze wordt de dieselmotor vervaardigd door Dongfeng Cummins Engine Co ., Ltd ., terwijl andere componenten OEM worden geproduceerd door de leveranciers van Atlas Copco in Wuxi .

---

II . hoofdbesturingsweergave

Compressor werkstructuur

Compressor laadknop

Cumulatieve werkuurmeter

Alarm- en foutindicatorlichten

Start/stop -knop en bedieningsmodule

Brandstoftank en def (ureum) tankniveau display

Schroefelementolieniveau -indicator

Verstopping indicator van luchtinlaatfilter

---

III . Hoofdbeschermingsapparaten en -functies

Automatische uitschakelingsbescherming:

Compressor uitlaattemperatuur Hoge alarmlicht

Motoroliedruk laag alarmlicht

Motor koelvloeistoftemperatuur Hoge alarmlicht

Alarmverlichting op lage brandstof en def tankniveau

Sluit zelfcontrole en de aftheratment-regeneratie-prompt af

Standaard tempo-systeem voor energiebesparende optimalisatie

---

Iv . bijbehorende documenten en items

Productbewerking en onderhoudshandleiding

Reserveonderdelen catalogus

Drukvat en veiligheidsklepcertificaten

50- uur onderhoudskit





1. Hoofd technische parameters
Luchtcompressorvorm: primaire schroefcompressie, luchtkoeling, dieselmotoraandrijving, mobiele veldwerk.

Technische parameter		X-air + 600-17
Rated gasvolume rage	Kubieke meter/minuut m ³/min	17.2-14.3
Werkdruk	Kilogrambalk	5-17
Maximaal motortoerental (volledige belasting)	RPM (revoluties per minuut)	2200-1900
Schroef smeerolievolume	Hef L op	42 (vervangingshoeveelheid per onderhoudscyclus)
Volume gasopslagtank (olie- en gasscheidingstank)	Hef L op	76
Brandstoftank/ureumtankcapaciteit	Hef L op	175/-
Oligehalte bij gecomprimeerde luchtuitgang	ppm	<5
Gecomprimeerde luchtuitlaattemperatuur (op basis van nominale referentiecondities)	Celsius 0 c	100
Nominale referentiewerkvoorwaarden
Absolute inlaatdruk	Kilogrambalk	1
Relatieve luchtvochtigheid	%	0
Inlaatluchttemperatuur	Celsius 0 c	20
Extreme werkomstandigheden
Minimale effectieve werkdruk van gasopslagtank	Kilogrambalk	4
Maximale effectieve werkdruk van gasopslagtank (lossen)	Kilogrambalk	18
Maximale omgevingstemperatuur	Celsius 0 c	50
Minimale starttemperatuur	Celsius 0 c	-10/-25 (optionele koude start)
Hoogste hoogte	Mi m	3000

2. dieselmotor

fabrikant		Cummins
model		B5.9CS4 GIV -standaard
Uitgangsvermogen bij nominale snelheid	Kilowatt KW	154
Laadfactor	%	-
koelmiddel		Koelmiddel
Cilinders		Inline 6- cilindermotor
Volume smeeroliesysteem	Hef L op	16.5 (vervangingshoeveelheid per onderhoudscyclus)
Koelsysteemcapaciteit	Hef L op	28

3. Algemene afmetingen en gewicht

Hele machinengte * Breedte * Hoogte - Type trailer (inclusief MOP)	Millimeter mm	4700*1940*2400
Hele machinaal * breedte * hoogte - boxtype	Millimeter mm	2960*1400*2110
Hele machinegewicht trailer/doos (nat gewicht)	Kilogram (kg)	2300/2200
Uitlaatklep maat	Inch in	1*G2,1*G3/4
