一, wat is de boorboorbooranch van de bovenste hamer?
Bovenste hameroppervlak boorinstallatie is een boorinstallatie die de rotsoefening op de bovenkant van de voortstuwingsstraal bevestigt, impactergie door de boorstaaf overbrengt en samenwerkt met het rotatie- en aandrijfsysteem om de oppervlakte -boorbewerking te voltooien . Het is geschikt voor harde rots- en middelhoge harde rotsformaties en wordt algemeen gebruikt in:
Open-pit mijn stralende gatconstructie
Foundation opgraving in weg- en spoorwegconstructie
Boren in stenen fabrieken en steengroeven
Grootschalige infrastructuurprojecten zoals waterkrachtstations
2, hoe de boorboorbooranch van de bovenste hamer werkt
Top hameroefeningen werken samen om booractiviteiten te voltooien via drie hoofdacties:
Invloed:De hydraulische rotsoefening aan de bovenkant genereert hoogfrequente impactkracht, die door de holle boorstang naar de boor wordt overgebracht om de rots te breken .
Rotatie:Het boorgereedschap wordt aangedreven door een onafhankelijke roterende motor om te roteren om samen te werken met de impact om te snijden .
Voortstuwing:Het voortstuwingssysteem past stabiele druk naar beneden op de boorbit om ervoor te zorgen dat continu gesteente breken .
Bovendien is de boorinstallatie uitgerust met een stofverwijderingssysteem, een automatisch staafveranderingssysteem, een operationele cabine, enz. . om een hogere efficiëntie en operationele veiligheid te bereiken .
3, bovenste hameroppervlak boorinstallatie hoofdcomponenten
Bovenste hamer
Geïnstalleerd aan de voorkant van de feedstraal, voert hoogfrequente impact-energie uit .
Meestal hydraulisch aangedreven, kan de impactfrequentie 2500-3000 Times/Minute bereiken .
Voerstraal
Gebruikt om de beweging van het boorgereedschap te ondersteunen en te begeleiden en kan verticaal of onder een hoek worden aangepast .
Boorstangsysteem
Met behulp van T -serie (zoals T38, T45, T51) holle zeshoekige of ronde stalen boorstaven, verbonden met de rotsdrill bit .
Hydraulisch stroomsysteem
Biedt drijvende kracht voor rotsoefeningen, voortstuwing, rotatie, crawlers, enz. .
Stofverwijderingssysteem
Droge of natte stofverwijdering, het verminderen van stofvervuiling en het verbeteren van de werking van de werking .
Reisapparaat
Meestal crawler -type, geschikt voor robuust terrein; Sommige modellen zijn op wielen .
Besturingssysteem

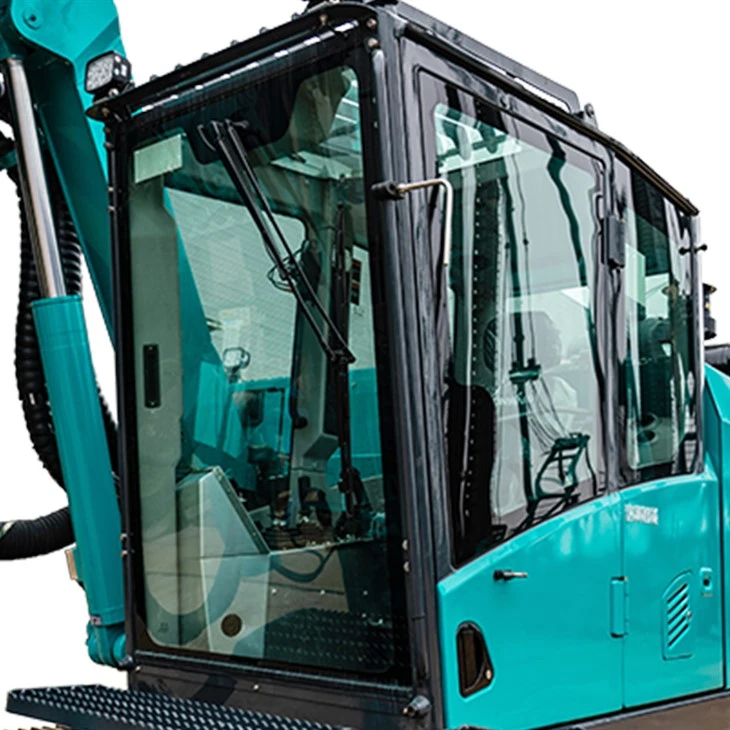

Moderne boorplatforms zijn uitgerust met een cabine, LCD -besturingsinterface en ondersteunen zelfs draadloze afstandsbediening of externe bewerking .
4, Top Hammer Surface Drill Rig Voordelen en functies
Snelle boorsnelheid
Hoge impactfrequentie en geconcentreerde energie, geschikt voor hard rock .
Hoge perforatiekwaliteit
Stabiele boorgatdiameter en kleine afbuiging, bevorderlijk voor nauwkeurig stralende ontwerp .
Hoge brandstofefficiëntie
Vergeleken met DTH-boorplatforms is het efficiënter in middelhoog hard gesteente en heeft het energieverbruik met een lagere eenheid .
Hoge mate van intelligentie
Moderne boorplatforms hebben functies zoals GPS -positionering, het boren van gegevensopname en automatische staafveranderende systeem .
Gemakkelijk onderhoud
Modulair ontwerp, sleutelcomponenten zijn eenvoudig te vervangen en te onderhouden .
5, bovenste hamer vs . dth
| project | Top hamerboren | DTH boren |
|---|---|---|
| Toepasselijke rotsformaties | Medium-hard tot hard rock | Moeilijk te zeer hard rock, gebroken lagen |
| Boordiameter | Klein tot middelgrote opening (64–127 mm) | Gemiddeld tot groot diafragma (90 - 300 mm) |
| Boordiepte | Gematigd (<40 m) | Larger (>100m) |
| Efficiëntie | Hoog (het beste voor middelhoog rots) | Hoger (betere efficiëntie in hard rock) |
| Energieverbruik/economische efficiëntie | Laag, lage energieverbruik per eenheid | Hoog gasverbruik, relatief hoge kosten |
6, conclusie
De bovenste hameroppervlakboorinstallatie neemt een belangrijke positie in in de wereldwijde mijnbouw- en funderingstechnische velden vanwege de hoogfrequente impact, efficiënte boren en precieze controle . Het is met name geschikt voor middelhoge rotsgebieden . Als het project een snelle gatvorming, prefise-cijfers, de beste hamerbeurt is, is de beste hamerslijder, de beste hamer.
Als u specifieke behoeften heeft (rotstype, gatdiameter, diepte, doel), kan ik u helpen een geschikt model aan te bevelen en technische parameterondersteuning te bieden .
Productdetail

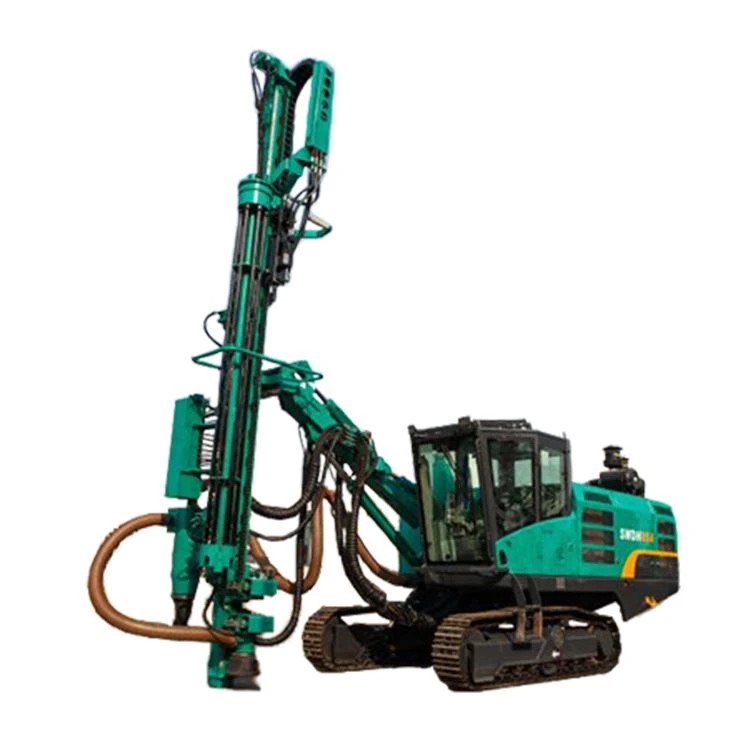

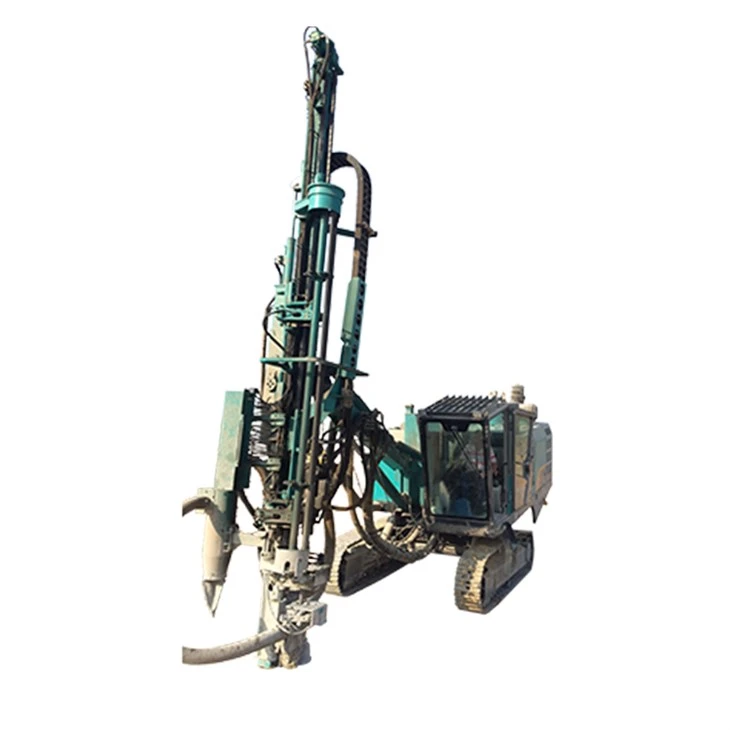

Deze bovenste hamerboorinstallatie wordt uitgerust met een geavanceerde hydraulische rotsoefening die bekend staat om zijn snelle boormogelijkheden, energie -efficiëntie, aanpasbare beweging, robuuste klimvaardigheden en vaardigheid bij het uitvoeren van boortaken op ingewikkelde landschappen .

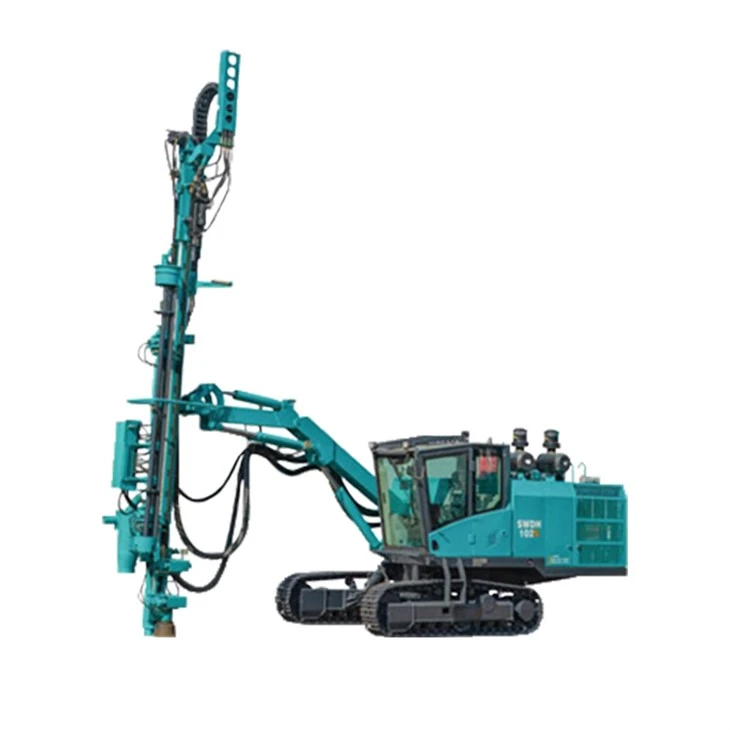

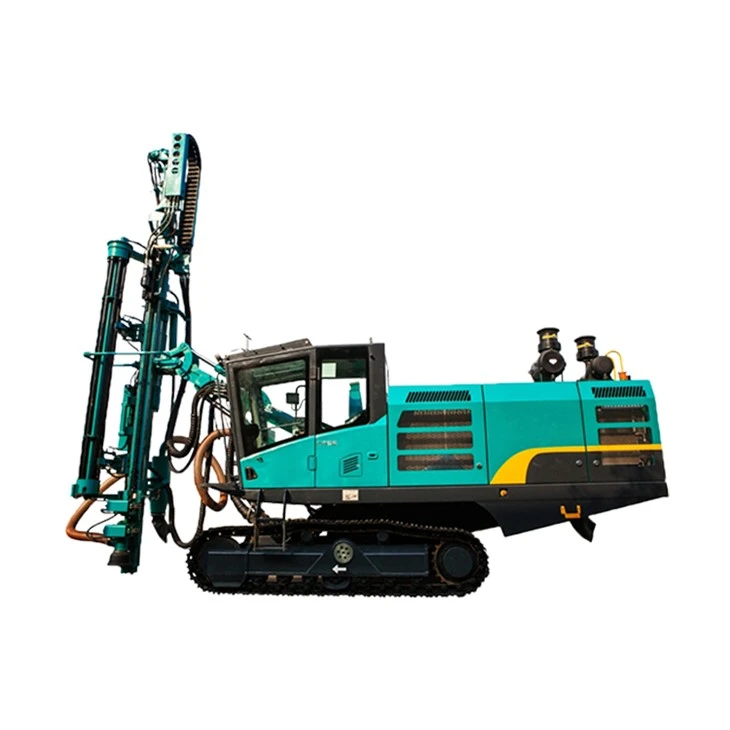

De Rock Drill-Air Compressor-Engine Power Matching van de SWDH-serie Open Pit Top Hammer Boring Machine is redelijk, wat het brandstofverbruik aanzienlijk kan verminderen . De uitgebreide kenmerken van de hydraulische boorinstallatie zijn aanzienlijk:
1. High-Power Hydraulic Rock-oefening, met grote impactsenergie en tegenaanvalfunctie, waardoor het risico op boorstokken en het besparen van boorgereedschap effectief wordt verminderd;
2. De kerncomponenten zijn internationaal gerenommeerde merken, met een goede betrouwbaarheid, een hoge operationele efficiëntie en een laag energieverbruik;
3. Rock boorboorboorcompressor-motorbenchmark matching, economische/krachtige dubbele bedrijfsmodus, breed rotsaanpassingsvermogen en lage bedrijfskosten;
4. De hele crawler Hydraulische boorinstallatie heeft een compacte structuur, kleine en flexibele, snelle loopsnelheid en sterke off-road capaciteit;
5. Hydraulische DTH-boorinstallatie neemt een opvouwbare boorarm aan om het boorgebied in één keer te bedekken, die geschikt is voor meerhoeksgeregeld boren en snelle en snelle boorpositionering .
6. Het met behulp van koudgekleurde dubbelzijdige geleidrails om structurele stalen voortstuwingsstralen te vormen, met hoge sterkte en goede leidende precisie .
7. multi-hoek gat boren, verticale, hellende en horizontale azimuth-gaten kunnen worden geboord .
8. intelligent gemeenschappelijk onderste controlesysteem, precieze besturing van hoek en diepte .
9. padplanning, gatreeksplanning, grafische richtlijnen, snelle positionering .
Sollicitatie
De hydraulische boormachine kan worden gebruikt voor rotsstralende boren in steengroeven, civiele techniek, wegtechniek, open-pit mijnen en waterkrachtstationconstructie .
Verzending en betaling
Elk stuk mijnbouwapparatuur en boorinstallatie ondergaat een rigoureuze laadbeveiligingscontrole om de veiligheid van de lading in de container te waarborgen .
Onze betalingsmethoden: creditcard, l/c, t/t, Western Union, en wij ondersteunen verzending per lucht en over zee .
|
Technische parameters |
SWDH89S |
SWDH102S |
SWDH115F |
|
Werkparameters |
|||
|
Hole Range (mm) |
64-115 |
76-127 |
76-127 |
|
Boorstaafmodel |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Boorstanglengte (mm) |
3660 |
3660 |
3050 |
|
Economische boordiepte (mm) |
24 |
24 |
21 |
|
Hydraulische rotsdrifter |
|||
|
Impact Power (KW) |
14 |
18 |
20 |
|
Rotatiekoppel (NM) |
700 |
1000 |
1300 |
|
Rotatiesnelheid (nm) |
0-180 |
0-150 |
0-175 |
|
Dieselmotor |
|||
|
Model |
Cat C7.1 |
Cat C7.1 |
QSB4.5 |
|
Power (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Brandstoftank (L) |
450 |
450 |
300 |
|
Luchtcompressor |
|||
|
Druk (balk) |
8 |
10 |
/ |
|
F . a . d (m3/min) |
8 |
10 |
/ |
|
Boorarm |
|||
|
Type |
Vouwarm |
Vouwarm |
Enkele rechte arm |
|
Tilhoek (graad) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Vouwhoek (graad) |
65~165 |
65~165 |
/ |
|
Swing Angle (graad) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Voorschot |
|||
|
Vooruitste lengte (mm) |
7300 |
7300 |
6700 |
|
Compensatiereek (mm) |
1200 |
1200 |
1200 |
|
Voorwaartse hoek (graad) |
140 |
140 |
140 |
|
Flip Angle (graad) |
-20~90 |
-20~90 |
-20~90 |
|
Max . voorschot (m/s) |
0.8 |
0.8 |
0.8 |
|
Max . propulsion (KN) |
25 |
25 |
25 |
|
Loopvermogen |
|||
|
Max . Walking Speed (km/h) |
4.2 |
4.2 |
4.2 |
|
Max . tractie (Kn) |
100 |
100 |
80 |
|
Gradeabiliteit (graad) |
25 graden |
25 graden |
25 graden |
|
Trackframe Swing Angle (graad) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Grondopruiming van chassis (mm) |
400 |
400 |
400 |
|
Afmetingen |
|||
|
Gewicht (kg) |
15000 |
15000 |
12000 |
|
Lengte*breedte*hoogte (werken) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Lengte*breedte*hoogte (transport) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
