Wat is een zelfborende ankerbout?
A Zelfborende ankerboutis een holle stalen staaf met schroefdraad die zowel als boorstaaf als als ankerstaaf dient. Tijdens het boren stroomt grout door de holle kern, waardoor het anker rechtstreeks met de omringende formatie wordt verbonden.
Het systeem wordt veel gebruikt in combinatie met boorapparatuur zoalsrupsboorinstallatiesEnluchtcompressoren

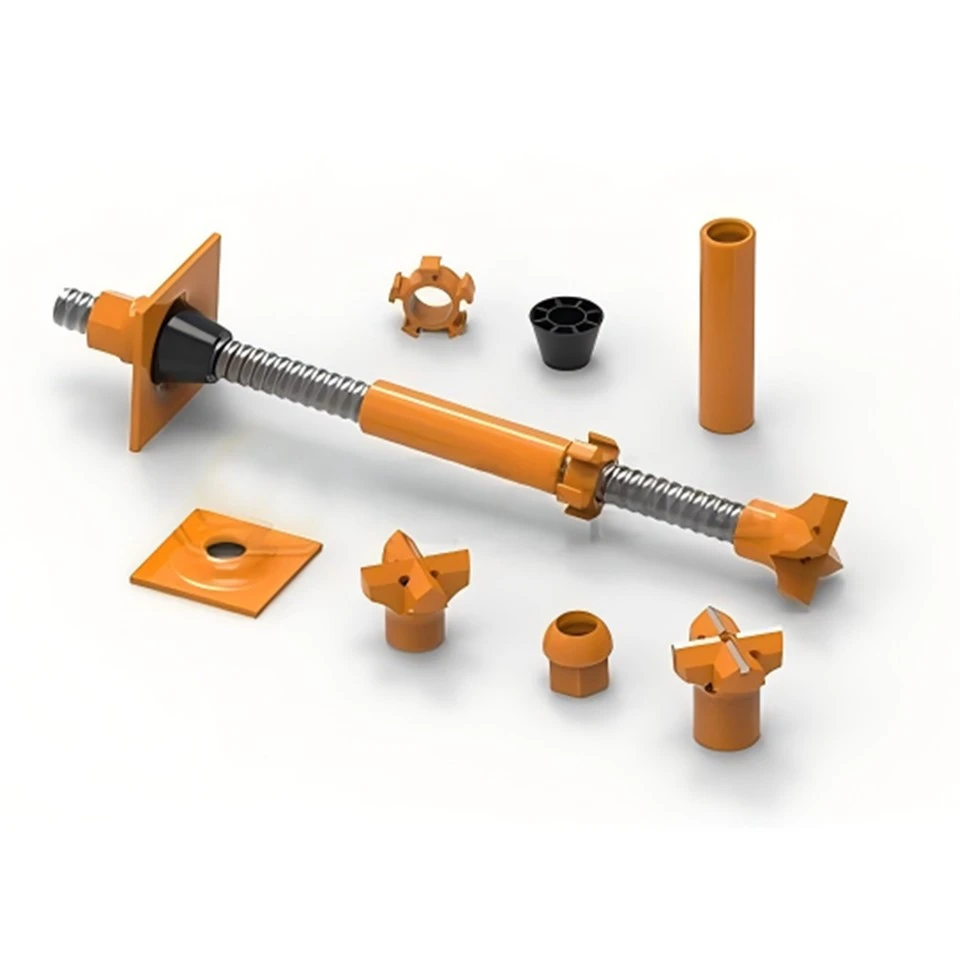

Onderdelen van het zelfborende ankersysteem
Een compleet SDA-systeem bestaat uit:
Holle ankerstang
Verkrijgbaar in T30 / T40 / T45 / T52 / T73 / T76.
Boren
Verschillende bodemomstandigheden vereisen verschillende bits:
Hardmetalen bits
Stukjes klei
Kruis bits
Vleugel stukjes
Koppelingen en moeren
Gebruikt voor staafverlenging en spanning.
Lagerplaten
Biedt ondersteuning aan de oppervlakte.
Accessoires voor groutinjectie
Belangrijkste kenmerken van Dminingwell zelfborende ankerbout
① Constructie in één- stap – geen behuizing vereist
Deze eigenschap maakt hem vooral geschikt voor zachte of losse grond die gemakkelijk instort.
② Hoog laadvermogen
Doorlopende externe draden zorgen voor een uitstekende treksterkte en voldoen aan de eisen van funderingsversterking en rotsondersteuning.
③ Holle kern voor voegen
Zorgt voor volledige vulling en sterke hechting.
④ Groot assortiment boren
Geschikt voor zand, grind, verweerd gesteente, gebroken gesteente en gemengde formaties.
⑤ Optionele anti-corrosiebescherming
Thermisch verzinken
Epoxy-coating
Dubbele corrosiebescherming
Technische parameters (voorbeeldmodellen)
1. Holle ankerstang
| Afbeelding | Model | Treksterkte (kN) | Vloeisterkte (kN) | Verlenging (%) | Opmerkingen |
|---|---|---|---|---|---|
| (afbeelding) | HER25N | 200 | 150 | 8 | Links-of rechts-draad kan worden aangepast |
2. Boren
| Afbeelding | Type | Model | Diameter (mm) | Geschikte bodemomstandigheden |
|---|---|---|---|---|
| (afbeelding) | Kruis stalen bit | HSR25/42 | 42 | Moddersteen, grindgrond, krijt, kalksteen, kleigrond, kunstmatige vulling, zwak beton |
| (afbeelding) | Kruis hardmetalen bit | HSR25/42 | 42 | Zacht tot middelzwaar gesteente, grind met kasseien, gebroken gesteente, ongewapend beton |
| (afbeelding) | Knoop stalen bit | HSR25/42 | 42 | Gebroken formaties, zachte zandsteen, kalksteen, grind, zachte rotslagen |
| (afbeelding) | Knop hardmetalen bit | HSR25/42 | 42 | Zacht tot middelmatig verweerd gesteente, geplaveide lagen, tufsteen, fylliet, vulkanisch gesteente |
3. Noten
| Afbeelding | Type | Model | Over platte vlakken (mm) | Lengte (mm) | Opmerkingen |
|---|---|---|---|---|---|
| (afbeelding) | Zeskantmoer | HER25-L35 | 41 | 35 | Sterkte-komt overeen met de compatibele ankerstang |
| (afbeelding) | Bolvormige moer | HER25-L40.5 | 41 | 40.5 | Sterkte-komt overeen met de compatibele ankerstang |
4. Ankerplaat
| Afbeelding | Type | Model | Zijlengte (mm) | Dikte (mm) | Opmerkingen |
|---|---|---|---|---|---|
| (afbeelding) | Vierkante plaat | HER25-L150-T6 | 150 | 6 | Aangepaste formaten beschikbaar |
5. Booradapter
| Afbeelding | Model | Compatibele ankerstang | Compatibel bitje | Opmerkingen |
|---|---|---|---|---|
| (afbeelding) | SSR25/R32 | R25 | R32 | Maakt verbinding mogelijk tussen R25-ankerstaven en grotere R32-boren |
6. Overige accessoires
| Afbeelding | Accessoirenaam |
|---|---|
| (afbeelding) | Geleidehuls |
| (afbeelding) | Roterende voegadapter |
| (afbeelding) | Schachtadapter voor pneumatische rotsboor |
| (afbeelding) | Schachtadapter voor hydraulische rotsboor |
| (afbeelding) | Schachtadapter voor DTH-hamer |
Toepassingen van zelfborende ankerbouten
-
Het systeem wordt veel gebruikt in:
✔ Tunnelbouw en ondergrondse constructie
Voor rotsondersteuning, gewelfversterking en voor-voegen.
【: Tunnelbooreiland】✔ Mijnbouw en grotten
Dakbouten, zijwandversterking.
✔ Hellingstabilisatie en aardverschuivingspreventie
Werkt effectief in losse grond en gebroken hellingen.
【 :Geotechnische boorinstallatie】✔ Funderingsversterking en micropalen
Zelfborende ankerbouten werken vaak samen met:
【 :Roterende boorinstallatie】
【 :Hydraulische rupsinstallatie】
Vergelijking: SDA-bout versus traditioneel anker
| Traditionele methode | SDA-bout |
|---|---|
| Behuizing nodig | Geen behuizing nodig |
| Het boorgat stort gemakkelijk in | Stabiel boren, zelfs in losse grond |
| Langzame constructie | Hoge installatiesnelheid |
| Proces uit meerdere- stappen | Eén-staps boren + grouten + verankeren |
Hoe SDA-bouten werken met uw andere producten
Om de boorefficiëntie te verbeteren, wordt een SDA-systeem vaak gecombineerd met:
✔ Schroef luchtcompressor
Zorgt voor een continue luchtstroom onder hoge-druk voor het boren.
【 :Mobiele schroefluchtcompressor】
✔ DTH-hamer en DTH-bit
Bij het boren in hardere geologische formaties.
【 :DTH Hammer-serie】
✔ Waterputboorinstallatie / rupsboorinstallatie
Wordt gebruikt voor grondvoorbereiding en voor-ondersteuningsboringen.
【 :Waterputboorinstallatie】
【 :Crawler pneumatische boorinstallatie】
Waarom kiezen voor Dminingwell zelfborende ankerbout?
Stalen ankerstangen met hoge-sterkte
Volledig bereik van T30–T76
CE/ISO-gecertificeerde productie
Aangepaste lengtes, boren, coatings en accessoires
Grote voorraad en snelle levering
Sterke technische ondersteuning en langdurige projectervaring op de- termijn
与企业品牌类内链自然结合:
【 :Over Dminingoed】
Veelgestelde vragen
Vraag 1: Kunnen zelfborende ankerbouten worden gebruikt in zandige of instortende formaties?
Ja. SDA-bouten zijn ontworpen voor zwakke, losse en instortende grond waar traditionele ankers falen.
Vraag 2: Kan ik mijn eigen boortype kiezen?
Natuurlijk. Wij bieden kleibits, kruisbits, carbidebits en vleugelbits aan, afhankelijk van de staat van het gesteente.
Vraag 3: Levert u volledige SDA-systemen?
Ja. Holle staven, koppelingen, moeren, platen, bits en voegaccessoires zijn allemaal verkrijgbaar.
Vraag 4: Is er een anti-corrosiecoating verkrijgbaar?
Ja, voor projecten op lange- termijn kan thermisch verzinken of epoxycoating worden toegevoegd.
Vraag 5: Kunnen SDA-bouten werken met uw boorplatforms?
Ja. SDA-bouten zijn volledig compatibel met Dminingwell-boormachines:
